Настольный 3D гравировально фрезерный станок с с числовым программным управлением ЧПУ
XYZ=300 х 400 х 55 мм
Шпиндель 800 Вт с водяным охлаждением 24000 об/мин
цена 175 500 руб.
Настольный 3D фрезерно-гравировальный станок позволяет создавать литьевые формы, пресс-формы, детали и запчасти объемной формы, таблички, печатные платы, шильды, матрицы и многое другое.
Настольный 3D гравировальный станок может обрабатывать: дерево, пластмассы, магниевые сплавы, латунь, медь, алюминий, золото, серебро, свинец, модельный воск.
Видео Фрезерный станок с ЧПУ 30х40 см в работе
Технические характеристики настольного 3D гравировально фрезерного станка ЧПУ:
|
|
|
|

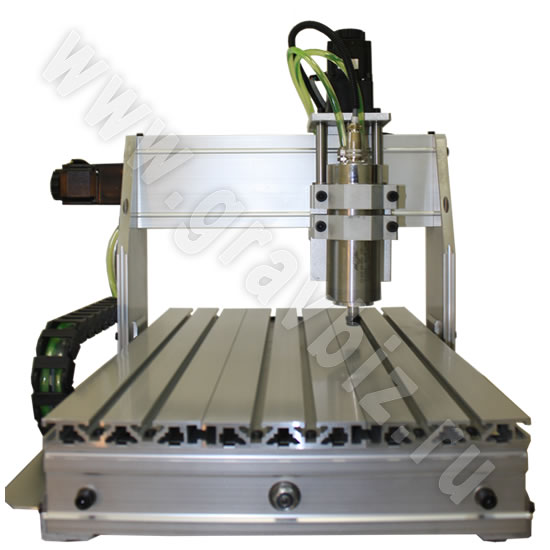

Внешний вид 3D гравировального
станка ЧПУ
|
|

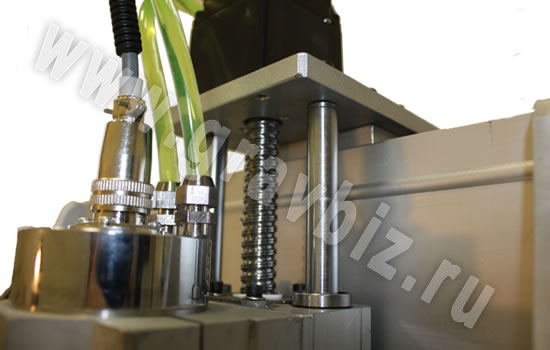

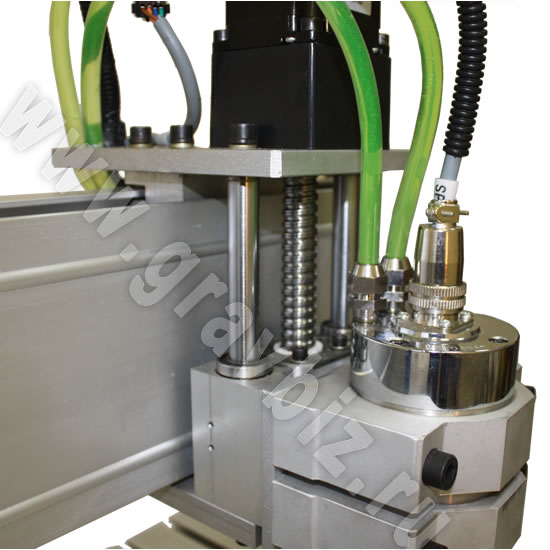

Ось Z с шарико-винтовой парой
настольного 3D гравировального станка
|
|
|
|
|

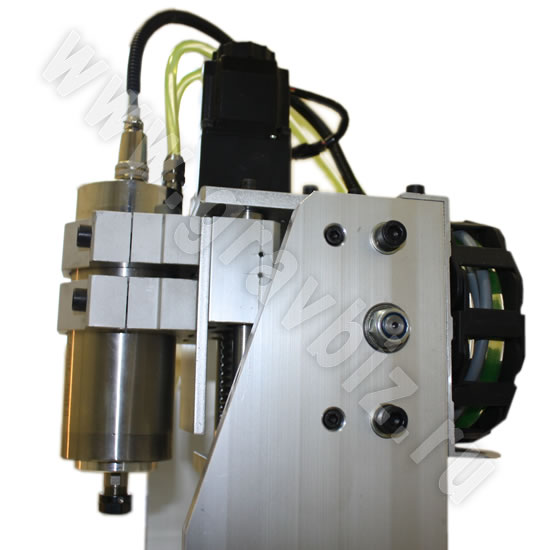

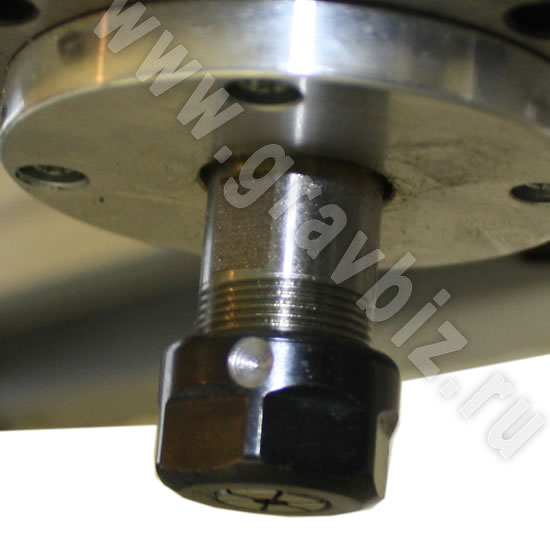

| Шпиндель и подшипник оси Х |
|
Балансировка деталей шпинделя
|
ЗАКАЗАТЬ 3D ГРАВИРОВАЛЬНЫЙ СТАНОК
|
|
|
|

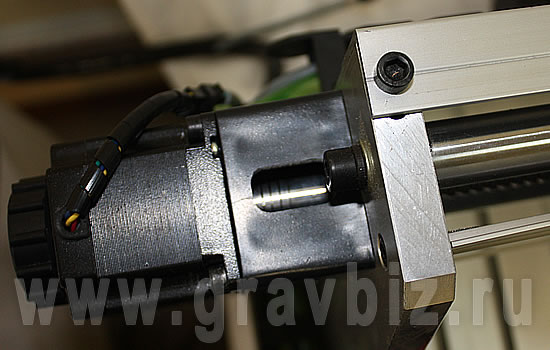

Муфта пружинная соединения
шагового двигателя и ШВП
|
|

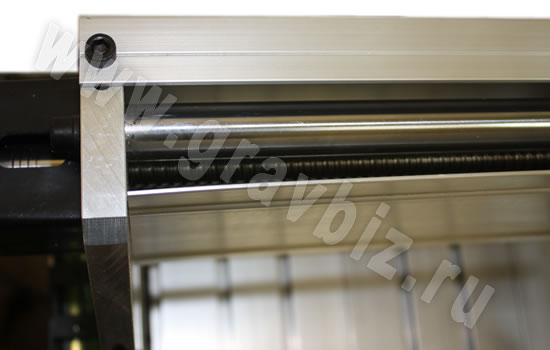

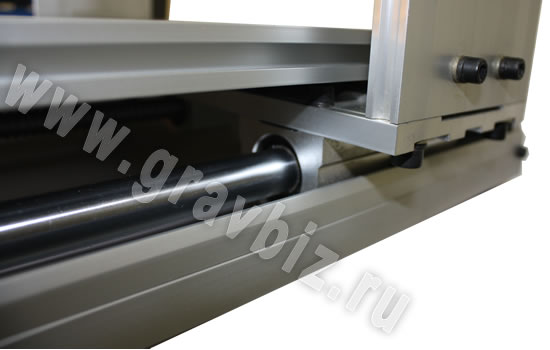

Направляющие оси Y
|
|
|
|
|
| Направляющие и ШВП оси X |
|
Направляющие и ШВП оси Z
|
ЗАКАЗАТЬ 3D ГРАВИРОВАЛЬНЫЙ СТАНОК
|
|
|
|

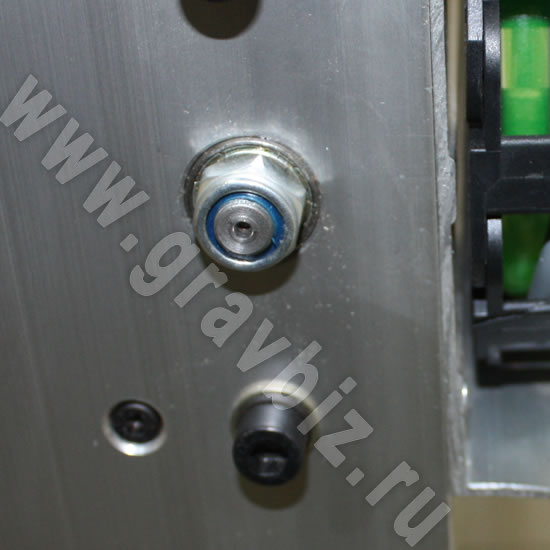

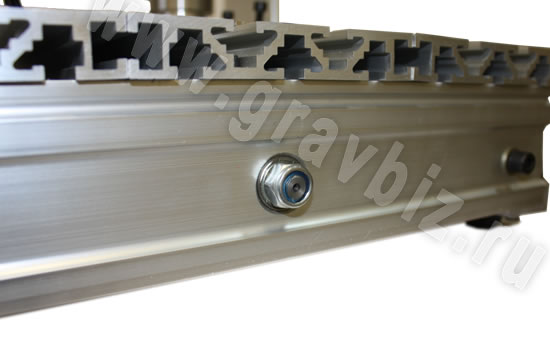

Подшипник ШВП оси Y
|
|

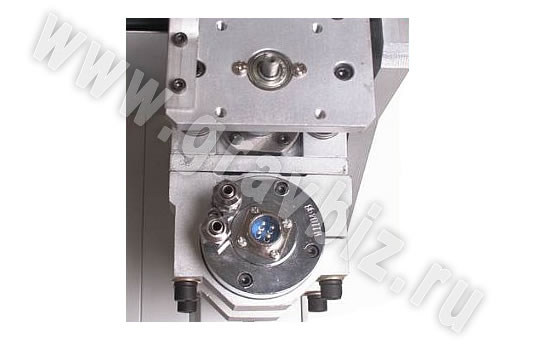

Подшипник оси Z |
|
|
|
|

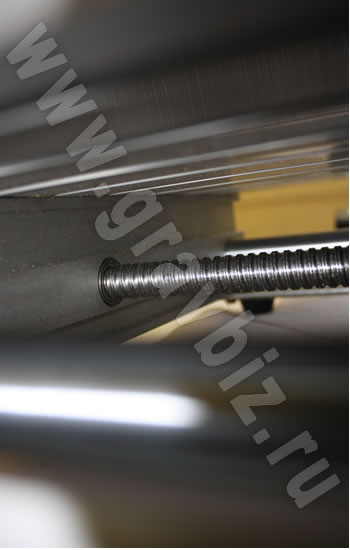

Шарико-винтовая пара оси Y
|
|
Подшипник оси Х |
ЗАКАЗАТЬ 3D ГРАВИРОВАЛЬНЫЙ СТАНОК
|
|
|
|

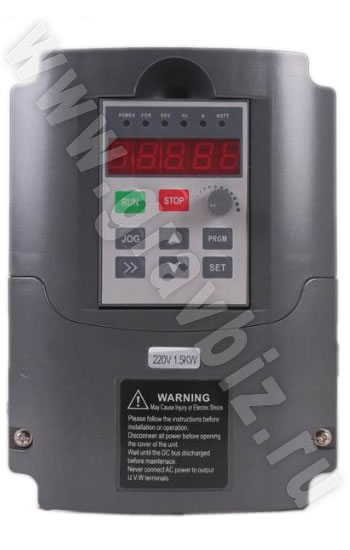

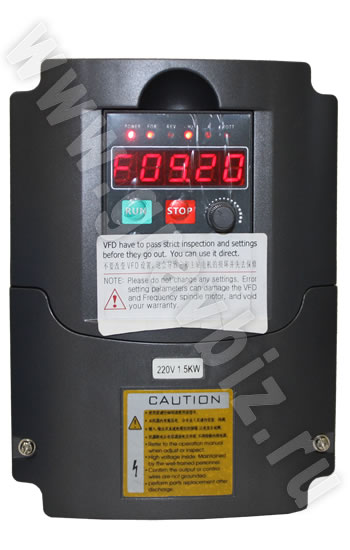

Инвертор питания шпинделя
1,5 кВ
|
|
Инвертор питания шпинделя
1,5 кВ
|
|
|
|
|

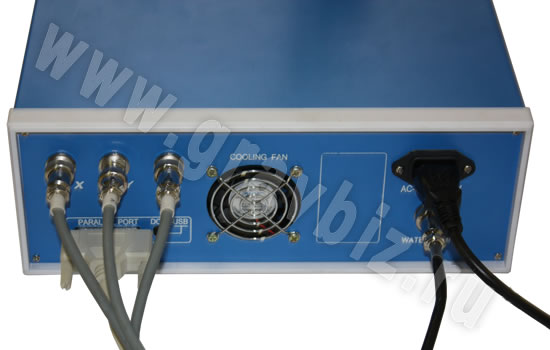

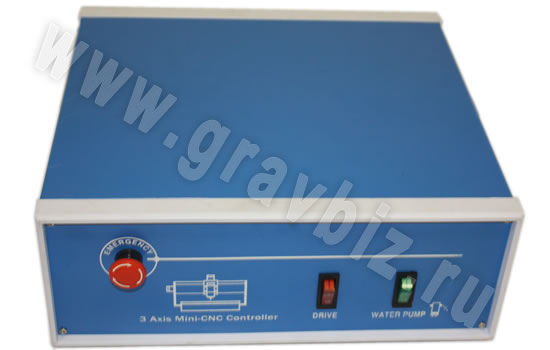

Контроллер управления
шаговыми двигателями и
насосом охлаждения
|
|
Контроллер управления
шаговыми двигателями и
насосом охлаждения |
ЗАКАЗАТЬ 3D ГРАВИРОВАЛЬНЫЙ СТАНОК
|
|
|
|

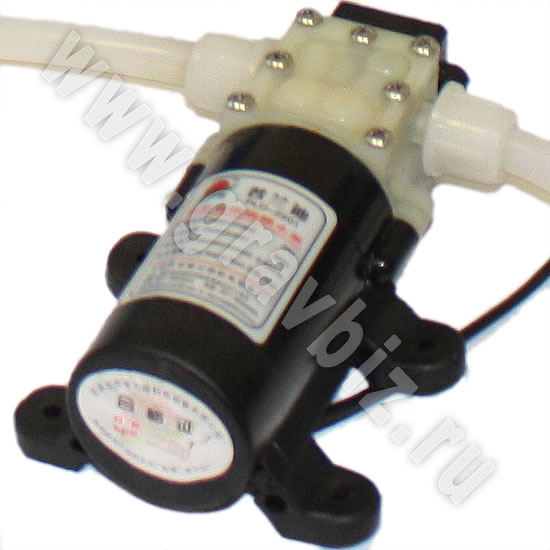

Помпа охлаждения шпинделя
|
|

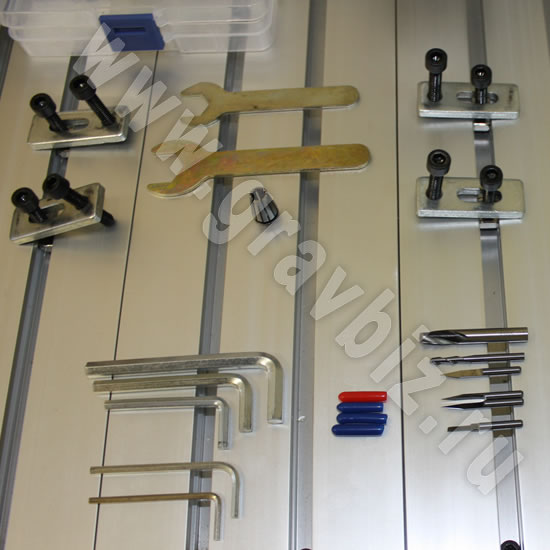

Набор инструментов
в комплекте поставки
|
|
|

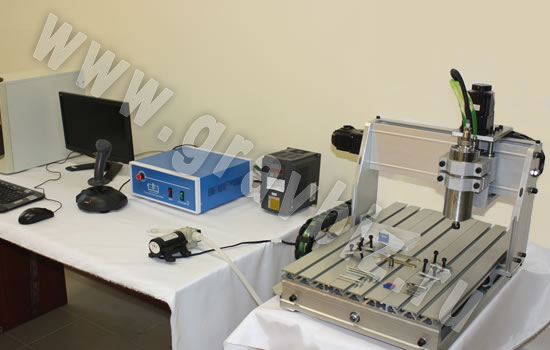

Пример размещения 3D гравировального станка
|
Технические характеристики настольного 3D гравировально фрезерного станка ЧПУ:
Размер рабочего стола 500 х 440 мм;
Размер рабочего поля 420 х 320 х 70 мм;
Материал станины: алюминий
Направляющие: хромированные, круглые
Привод осей: шарико-винтовая пара;
Соединение шагового двигателя и ШВП: муфты пружинные;
Тип двигателей управления осями: шаговые, 2 фазы, 1,8о ;
Шпиндель: 800 Вт, асинхронный с жидкостным охлаждением, 400 Hz;
Охлаждение шпинделя: жидкостное (помпа в комплекте);
Управление шпинделем: инвертор с плавной регулировкой оборотов;
Обороты шпинделя: 0 ~ 24000 об/мин;
Максимальная скорость перемещения инструмента: 0-4000мм/мин;
Максимальная скорость гравировки: 0-2000мм/мин (зависит от обрабатываемого материала);
Тип цанги: ER11;
Диаметр инструмента 3.175мм 6мм
Точность: не хуже 0.05 мм;
Интерфейс: LPT порт;
Операционная система компьютера: Linux, Windows 2000 / XP
Масса: 43 кг
